CAW Kassettengeräte

Schaltpläne, Datenblätter, Service- und Prüfvorschrift

Diese Seite befindet sich noch im Aufbau



Hersteller: VEB Elektronik Gera.
Geliefert wurden die Geräte an:
- Deutsche Reichbahn (Zugfunküberwachung)
- MfS

Geräteübersicht

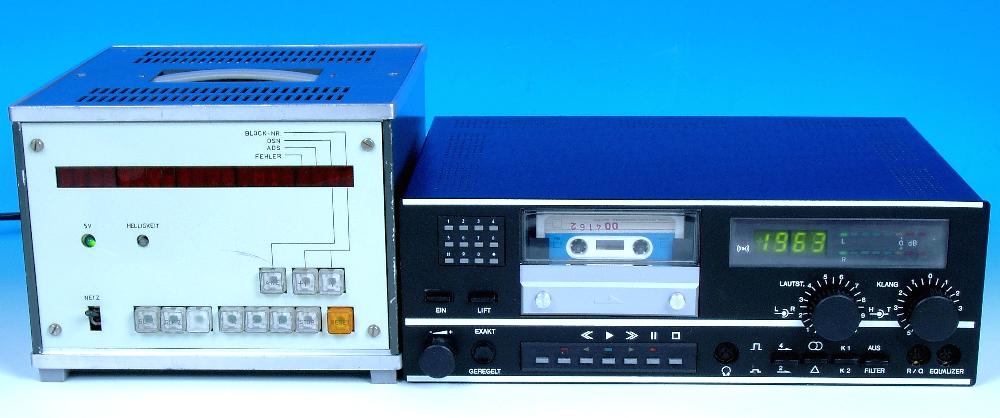

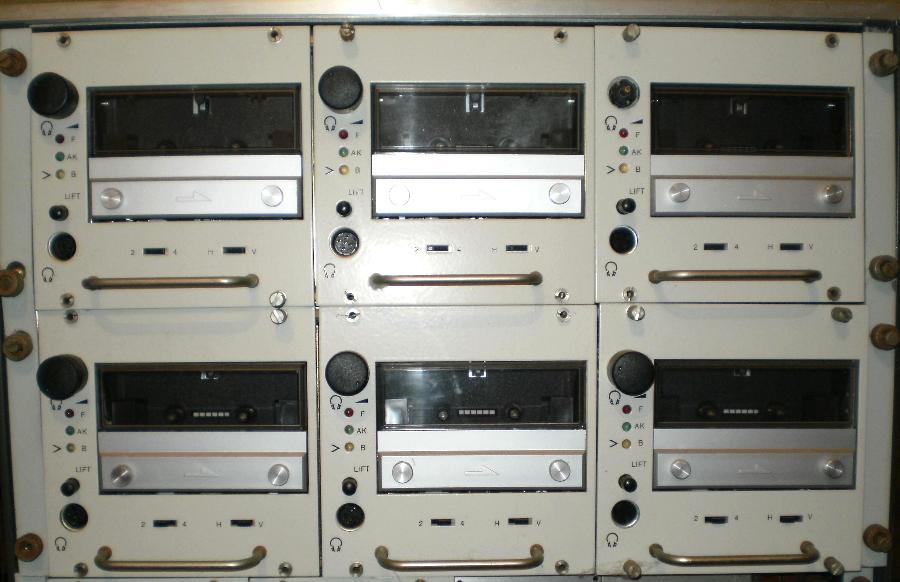

CAW-E Einschub in 19" EGS-System
CAW-A nur Aufnahme
CAW-W  nur Wiedergabe
CAW-W/1 nur Wiedergabe mit Regelung Geschwindigkeit
CAW-AW Aufnahme und Wiedergabe
CAW-A2 2 Laufwerke, Aufnahme


Technische Daten
 - Anschl.: 220 V ca. 80 VA; ca. 9 kg
- 390x130x270 mm
- Fe- und Chromdioxidband; C-60 bzw C-90
- Bandgeschw. 1: 4.76 cm/s +- 1.5 %
- Bandgeschw. 2: 2.38 cm/s +- 3.5 %
- Gleichlauffehler 1 < 0.18 %
- Gleichlauffehler 2 < 1.0 %
- Frequenzgang über Fe-Band
  Kanal 1: 40 Hz ... 12500 Hz
  Kanal 2: 63 Hz ... 12500 Hz
- Übersprechdämpfungsmaß (1 kHz): > 26 dB
- Geräuchsp.abstand über Cr-Band: > 49.5 dB
- Fremdsp.abstand über Cr-Band: > 49.5 dB
- Ausgangsleistung je Kanal: > 1W an 4 Ohm
- Wiedergabe-Ausgangspegel
  (Bezugsfrequenz): 775 mV (1.8 kOhm)
- serielle Schnittstelle: Datenformat V24

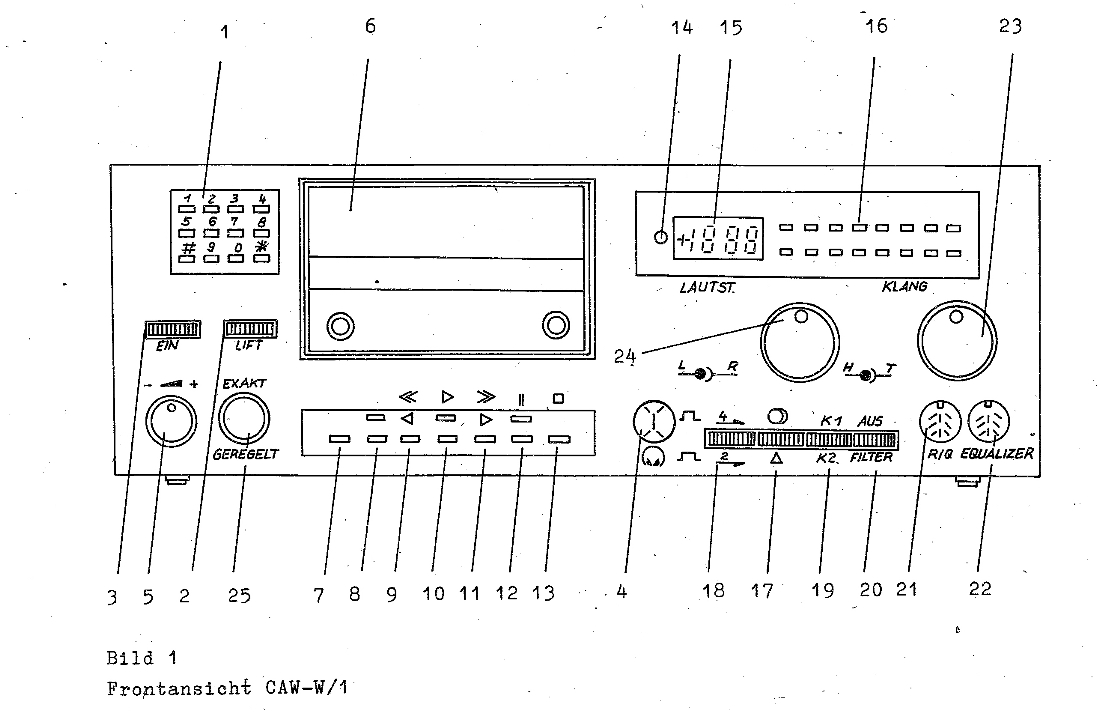

Besonderheit CAW-W/1   75486-0000.00
 - Anschl.: 220 V; ca. 80 VA; ca. 9 kg
- Geschw.-Regelbereich 1: 4.76 cm/s +- 25 %
- Geschw.-Regelbereich 2: 2.38 cm/s +- 25 %
- Bedienungsanleitung  (1.0 MB)

 Besonderheit CAW-A   75481-0000.00
 - Anschl.: 220 V, 12 V; ca. 80 VA; ca. 9 kg
- 550x130x270 mm
- Eingangsspannungen:
  Rundfunk (Re 10 kOhm): 2 mV
  Quelle/Monitor (Re 470 kOhm): 200 mV
  Mikrophon (Re 600 Ohm): 80 µV
- Bedienungsanleitung  (1.7 MB)

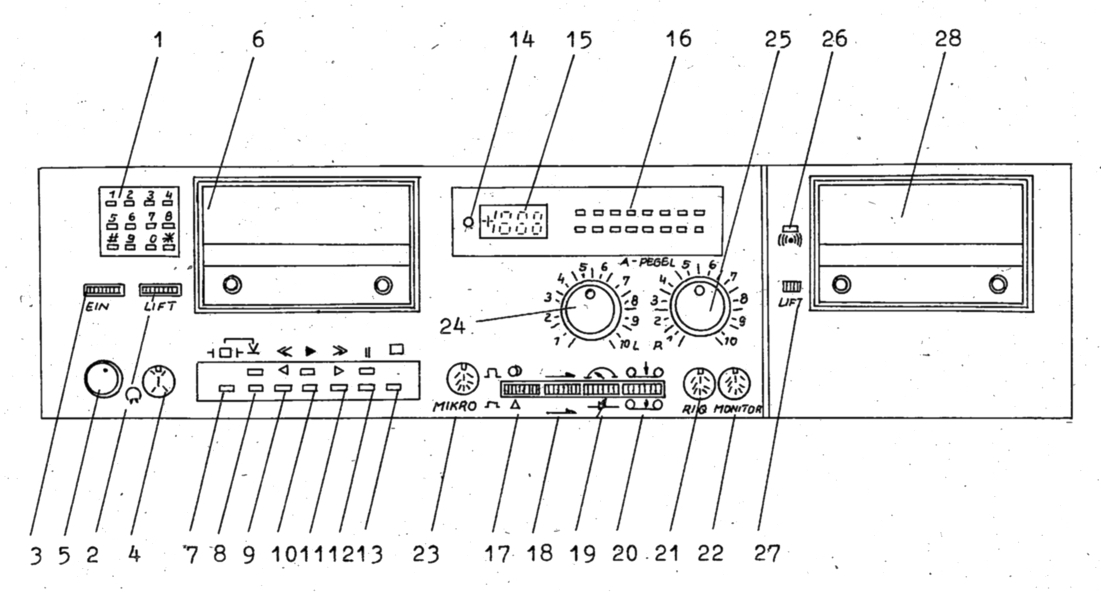

Besonderheit CAW-2A   75484-0000.00
 - Anschl.: 220 V, 12 V; ca. 80 VA; ca. 11 kg
- Bedienungsanleitung  (1.4 MB)

 Besonderheit CAW-E   75480-0000.00
 - kein eigenes Netzteil
- nur Kopfhörerverstärker
- Bedienungsanleitung  (0.4 MB)

Besonderheit CAW-W   75482-0000.00
 - Bedienungsanleitung  (0.7 MB)


 Besonderheit CAW-AW   75483-0000.00






Baugruppen-Beschreibung


FS  Funktionssteuerung   75480-1110.00
 - Steuerung der LW-Funktion und Fehlererkennung
- Zugmagnetansteuerung
- Wickelmotoransteuerung
- Tonwellenmotoransteuerung
- Wickelimpulsaufbereitung

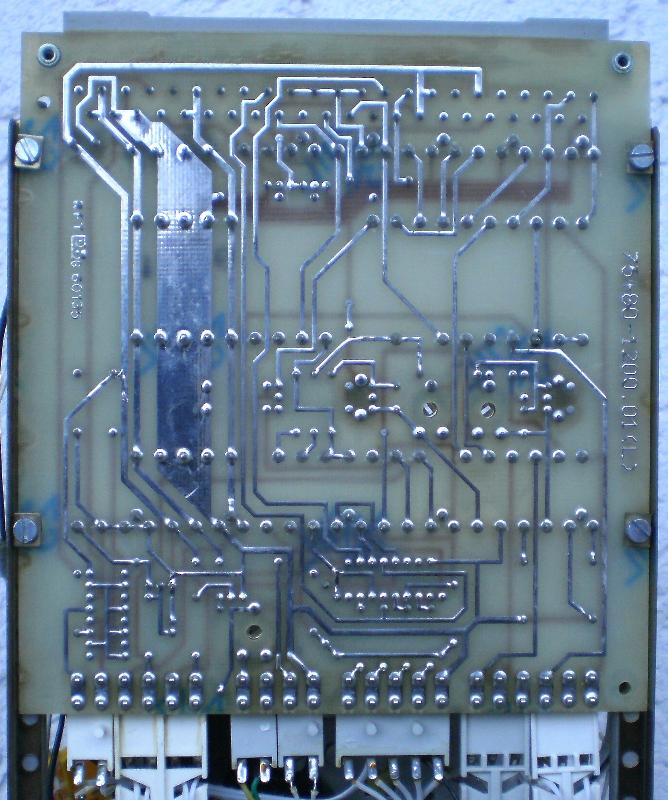

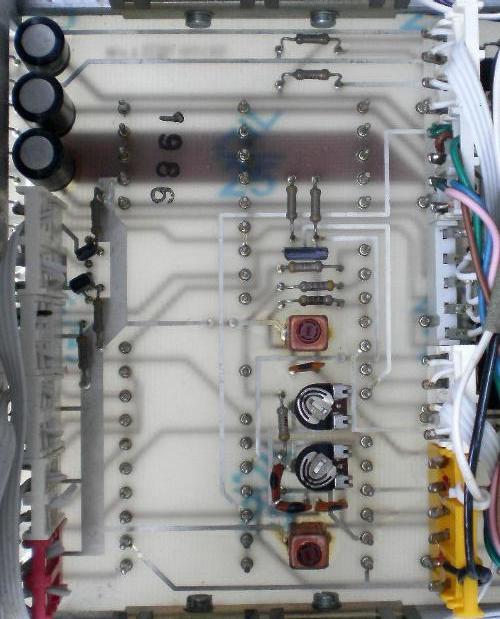

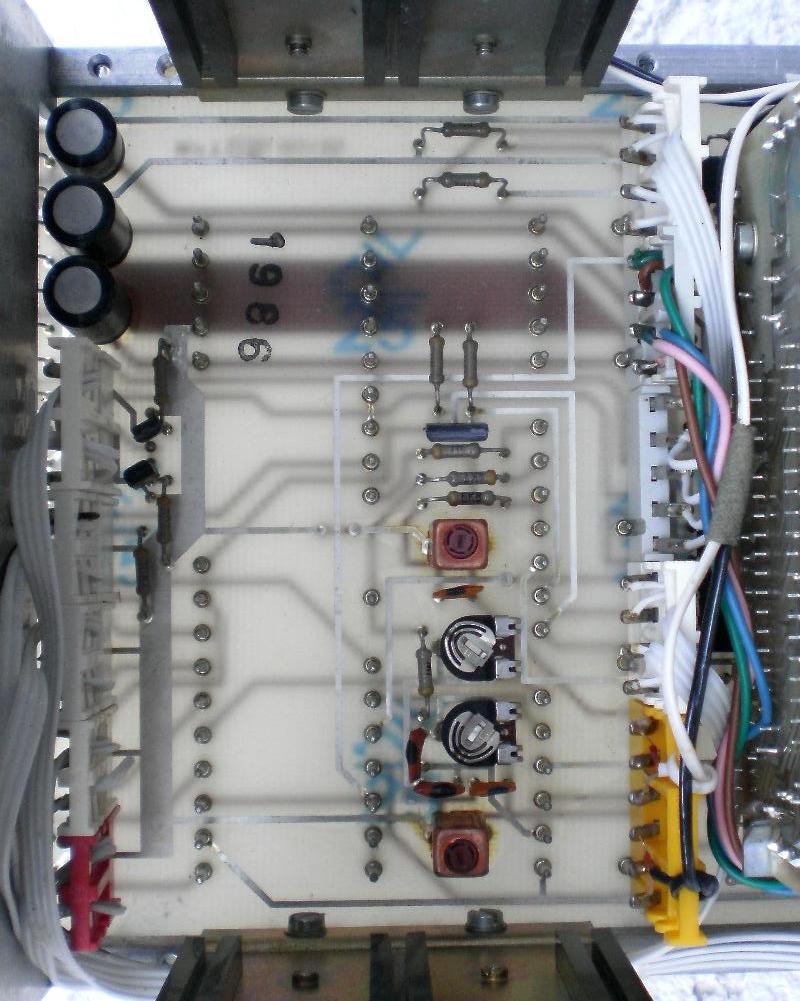

VE  Verdrahtungsleiterplatte   75480-1200.00
 - Einsatz nur im CAW-E
- Verbindung der einzelnen Baugruppen
- Umschaltung Bandgeschwindigkeit
- Absenkung Wiedergabepegel
- Einstellung der Vormagnetisierung


AE  Aufnahmeentzerrer   75480-2500.00
 - Verstärkung und Pegelregelung des aufzu-
  zeichnenden Signales
- automatische Pegelregelung
- Entzerrung des Aufzeichnungssignales
- Umschaltung des Aufzeichnungspegels (Bandsorte)
- Umschaltung Entzerrungsfrequenzganges (Bands.)
- Stummtastung
- Steuerung Löschgenerator
- technische Beschreibung

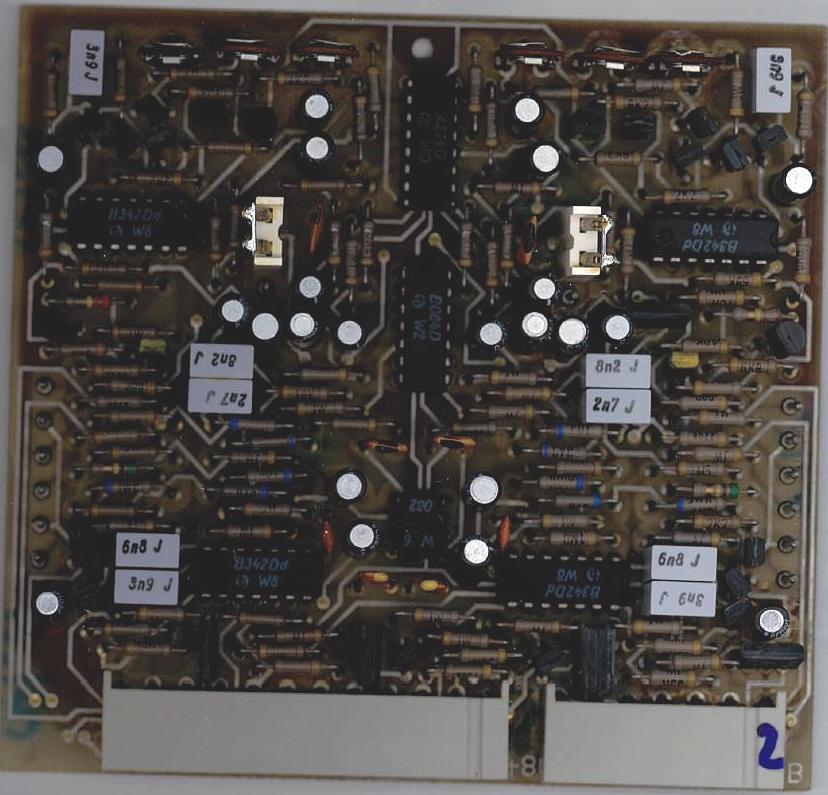

 CAW Leiterplatte 2500, bei Klick -- > Bild groß
WE  Wiedergabeentzerrer   75480-2600.00
 - Vorverstärkung und Entzerrung des
  Wiedergabesignales
- Ausfilterung 32 Hz-Prüfsignales
- NF-Pegelanpassung, Stummtastung
- Umschaltung Frequenzganges entsprechend Bandsorte
- Verstärkung ext. Signales zur Kopfhörerwiedergabe
- technische Beschreibung

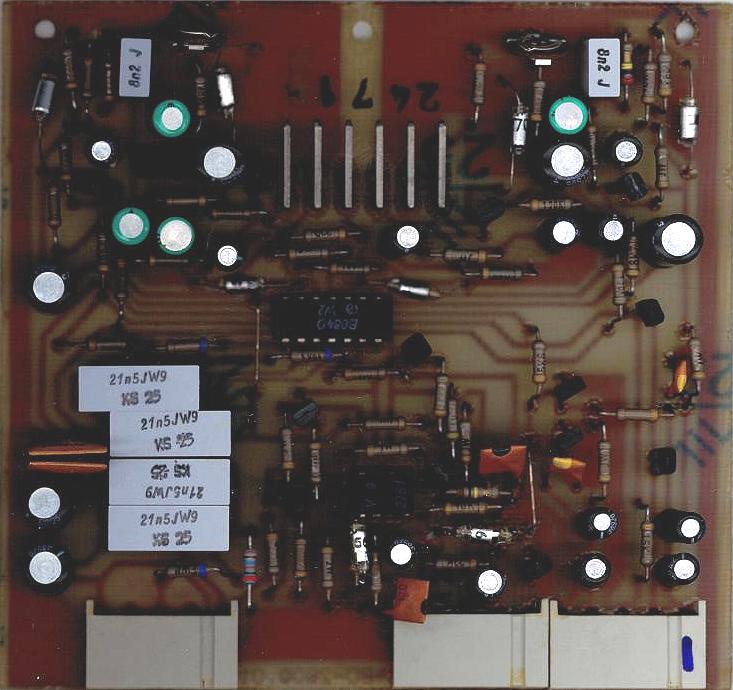

 CAW Leiterplatte 2600, bei Klick -- > Bild groß
GE  Generatorleiterplatte   75480-2700.00
 - Erzeugung Löschgrequenz + HF-Vormagnetisierung
  entsprechend Dandsorte
- Erzeugung quarzstabilem 1.024 kHz Rechecksignals
  zur ermittlung der absoluten Bandgeschwindigkeit
- Schaltung Erkennung Magnetbandende
- Erzeugung amplitudenstabilem 10 kHz Sinussignals
  mit Klirrfaktor < 1 % für Azimutabweichung
- technische Beschreibung

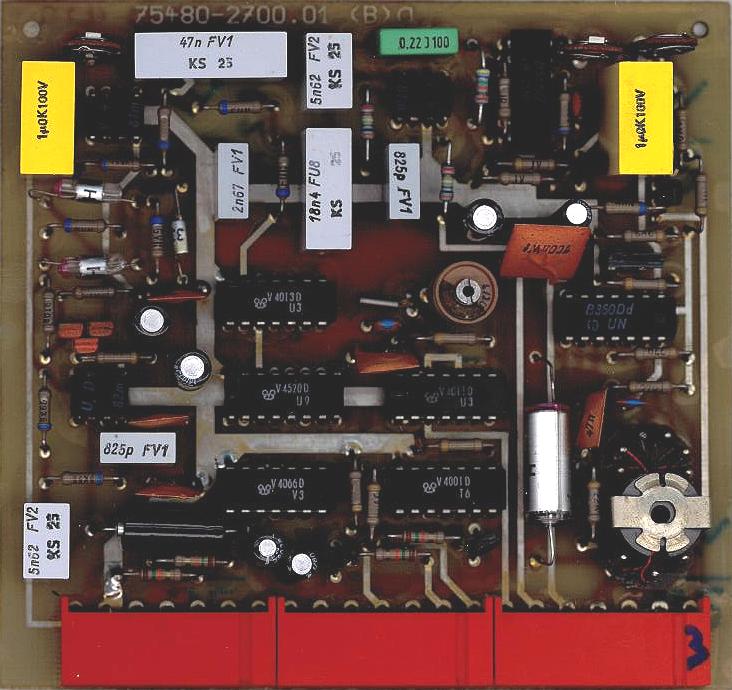

 CAW Leiterplatte 2700, bei Klick -- > Bild groß
GR  Grundleiterplatte   75481-1513.00
 - Bereitstellung der Signale für die Anzeige
- Bindeglied zw. Tastatur und µP
- Aufbereitung der Signale der seriellen Schnittstelle
- Anpassung der NF-Signale an die Aufnahmebaugruppe
- Zusammenschaltung der NF-Baugruppen
- Verschaltung der Bedienelemente
- technische Beschreibung für CAW-W/1
- technische Beschreibung


AV  Anzeigeverstärker   75481-1530.00
 - Umwandlung Wechselspannung in log.-proportionale
  Gleichspannung (B 2761)
- Einstellung: gelbe LED = 0 dBm (Sinussignal)
- technische Beschreibung

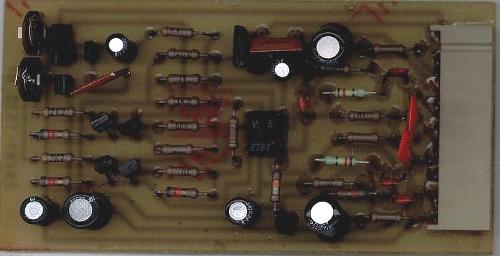

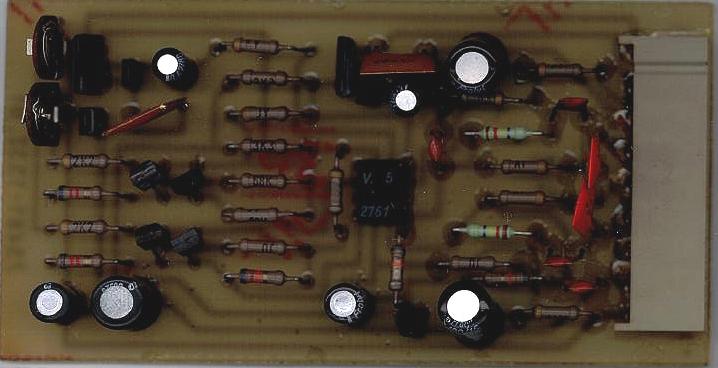

 CAW Leiterplatte 1530, bei Klick -- > Bild groß
AN  Anzeige   75481-1770.00
 - A 277 D für Balkenanzeige
- 3 1/2 stellige Anzeige für Bandzählwerk
- grüne und rote LED für Gerätezustand


TV  Transverter   75481-1540.00
 - Gleichrichtung + Siebung bei Netzbetrieb
- Transverterbetrieb bei Kfz-Bordspannung


ST  Stromversorgung   75481-1550.00
 - Stabilisierung 5 P, 14 P und 14 N


TL  Tastaturleiterplatte   75481-1712.00
 - 4 x 2 Matrix


TM  Zählwerkstastatur   75481-1864.00
 - 4 x 3 Matrix

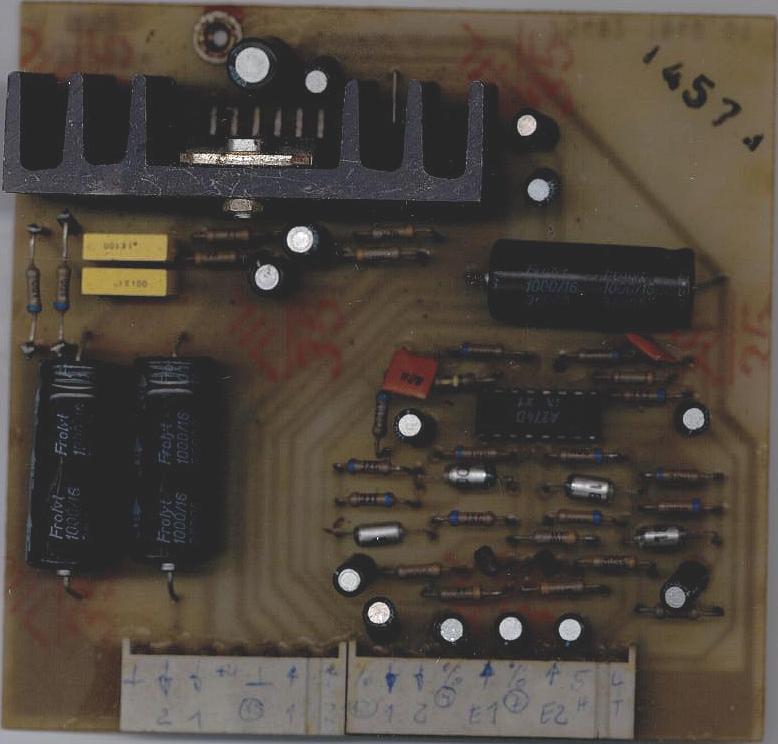

MO  Monitor   75481-1840.00
 - Vorverstärker, Höhen- und Tiefeneinstellung
  (A 274 D)
- Endverstärker (A 2000 V)

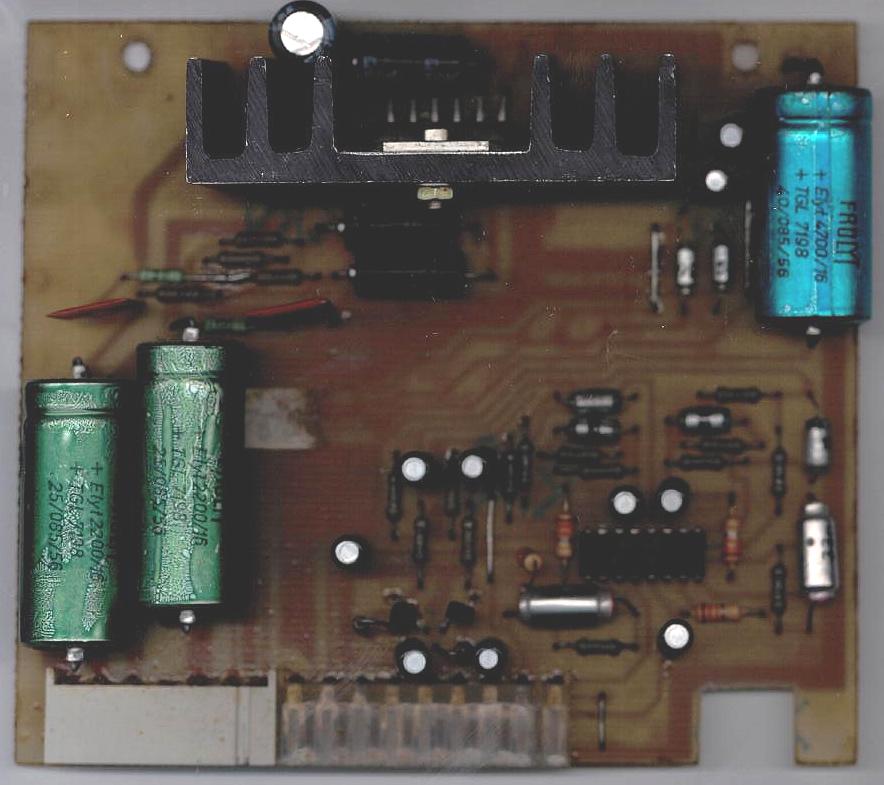

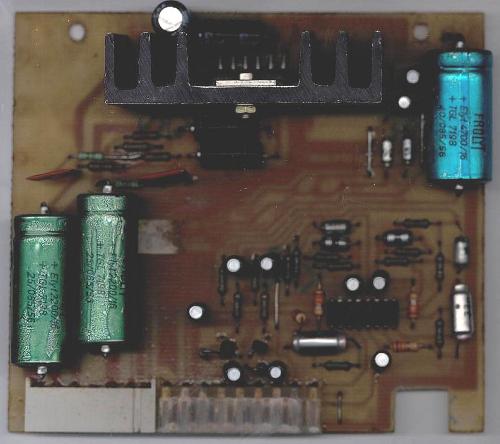

 CAW Leiterplatte 1840, bei Klick -- > Bild groß
MO  Monitor   75482-1840.00
 - Vorverstärker, Höhen- und Tiefeneinstellung
  (A 274 D)
- Endverstärker (A 2000 V)


 CAW Leiterplatte 1840, bei Klick -- > Bild groß
GZ  Zusatz-Grundleiterplatte   75484-1513.00
 - nur für den CAW-2A erforderlich
- Verbindung GE-, AE-, WE-Baugruppe und
  der digitalen Signale beider Laufwerke


FB  Fernbedienung   75485-0000.00
 - 4 x 2 Matrix
- LED-Anzeige für Lauf, SVL, SRL, Aufnahme, Pause


pdf-Dateien (erscheinen in den nächsen Wochen/Monaten):
  • BDA für: CAW-E, CAW-A2, CAW-A, CAW-W, CAW-W/1
  • Geräteschaltplan für: CAW-E, CAW-A2, CAW-A, CAW-W, CAW-W/1
  • Baugruppenschaltplan für: ...
  • Service-Beschreibung für alle Baugruppen
  • Prüfvorschrift für CAW-W/1
  • Programm zur Rechnerankopplung K 1520-System
  • K 1520 Leiterplatte für Ansteuerung 8 CAW-Geräte

Die Nutzung dieser Unterlagen für Verkaufsaktionen
aller Art ist hiermit untersagt!
